Domy
Cílem bylo vytvořit optimální a moderní dispozice k bydlení s přihlédnutím k dnešním náročným standardům za dodržení podmínek daných ČSN.

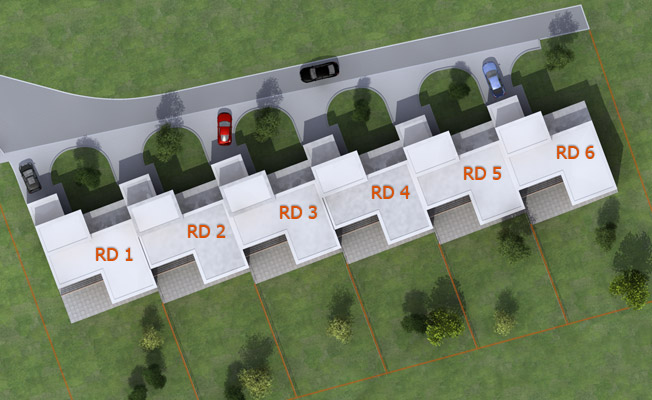

Situování jednotlivých řadových domů na parcele je zvolené systémem sever - jih vztaženo k pozemku, který je svahovitý a otevřený k jihu. Řadový dům je dvoupodlažní s rovnou střechou. Je částečně zapuštěn do svahu z důvodu vyrovnání výškových poměrů pozemku. Vchod do domu vede po zpevněné ploše, která přiléhá k vjezdu do garáže ze severní části. Součástí vstupu je zádveří, WC, sklad a hala, které dominuje dvouramenné schodiště. Přes halu je přístupná obytná část s obývacím pokojem, kuchyní a jídelnou. Všechny tyto místnosti mají přístup na venkovní terasu. Ke kuchyni přináleží spíž a komora. Ložnice, dva pokoje a koupelna jsou umístěny v klidové části druhého podlaží. Z haly v druhém podlaží je přístup na balkon, který je orientovaný na západ. Součástí domu je garáž pro jedno osobní vozidlo a připraveno je i jedno venkovní stání.
| Dům | Plocha pozemku | Celková plocha domu | Plocha 1.NP | Plocha 2.NP | Garáž | Terasa | Balkón |
|---|---|---|---|---|---|---|---|
| RD 1 | 524 m2 | 160 m2 | 72 m2 | 70 m2 | 18 m2 | 24,5 m2 | 5,5 m2 |
| RD 2 | 406 m2 | 160 m2 | 72 m2 | 70 m2 | 18 m2 | 24,5 m2 | 5,5 m2 |
| RD 3 | 400 m2 | 160 m2 | 72 m2 | 70 m2 | 18 m2 | 24,5 m2 | 5,5 m2 |
| RD 4 | 393 m2 | 160 m2 | 72 m2 | 70 m2 | 18 m2 | 24,5 m2 | 5,5 m2 |
| RD 5 | 386 m2 | 160 m2 | 72 m2 | 70 m2 | 18 m2 | 24,5 m2 | 5,5 m2 |
| RD 6 | 492 m2 | 160 m2 | 72 m2 | 70 m2 | 18 m2 | 24,5 m2 | 5,5 m2 |
Kliknutím na řádek v tabulce se zobrazí soubor PDF s půdorysem a dalšími informacemi o příslušném domě.

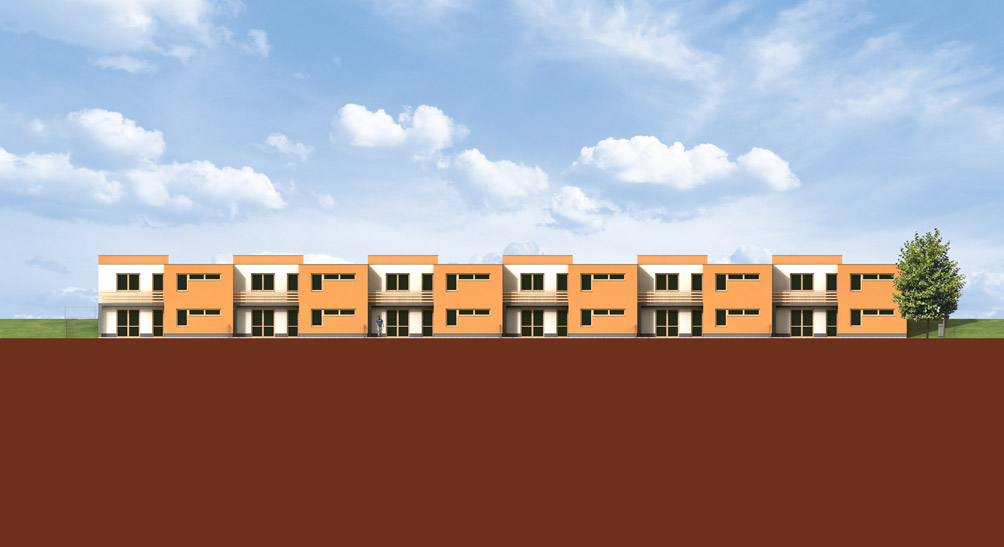

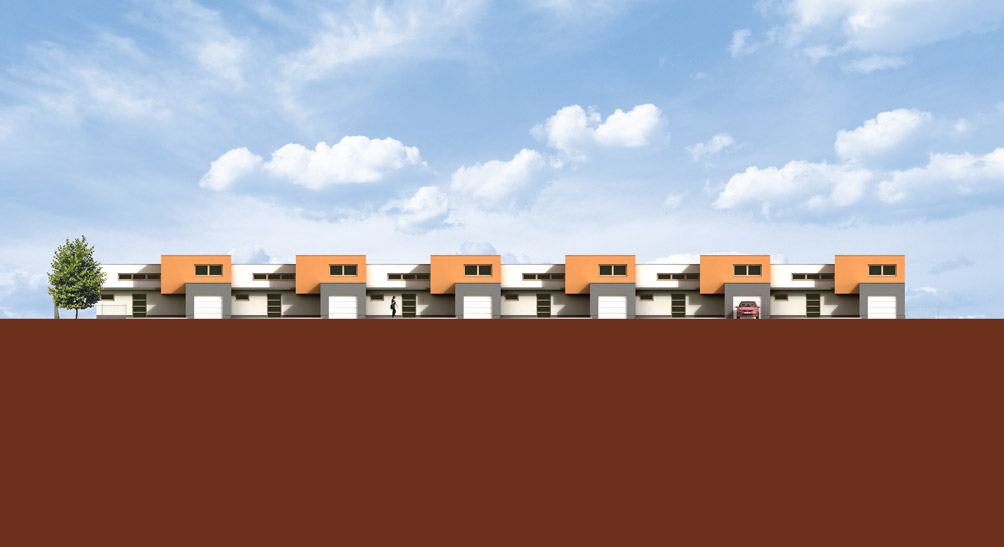

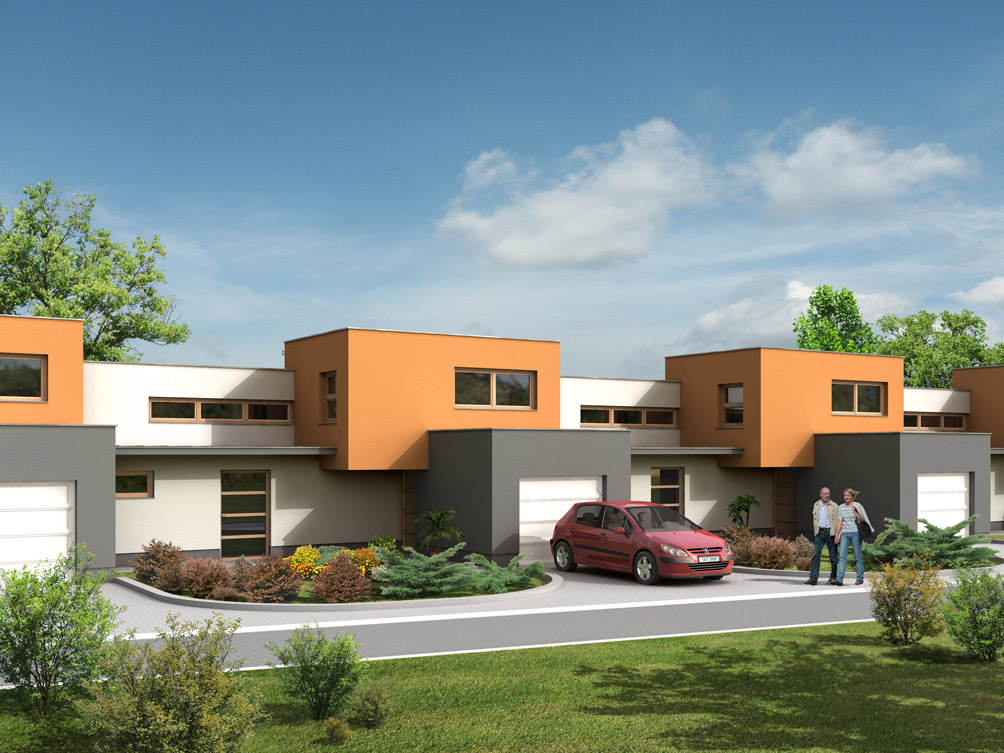

Galerie - vizualizace - exteriér

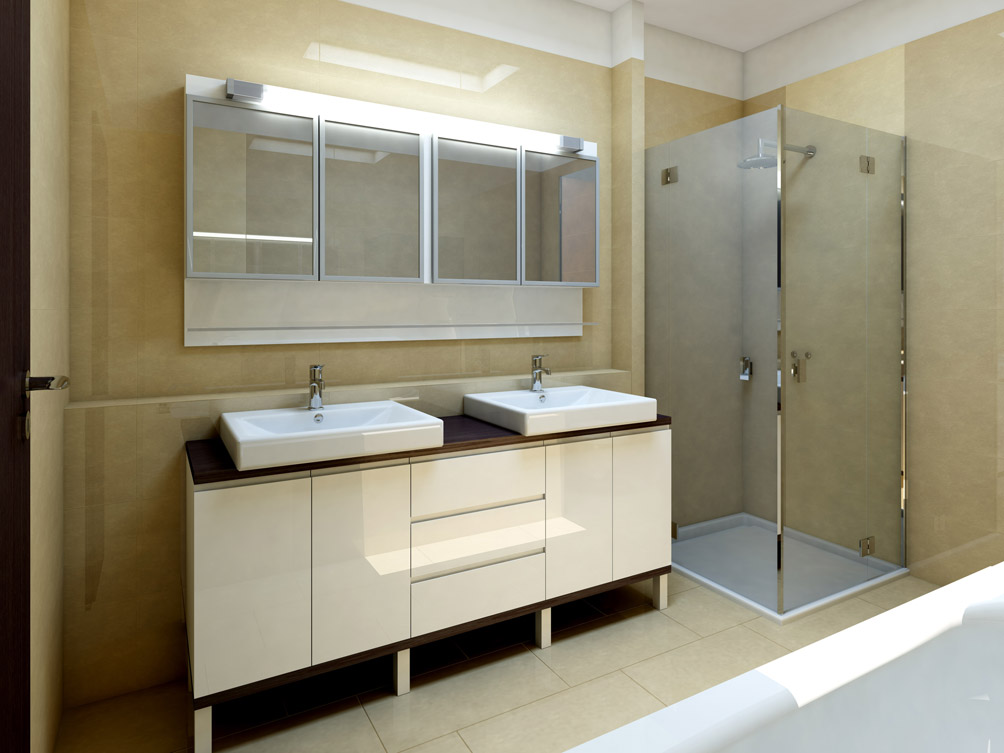

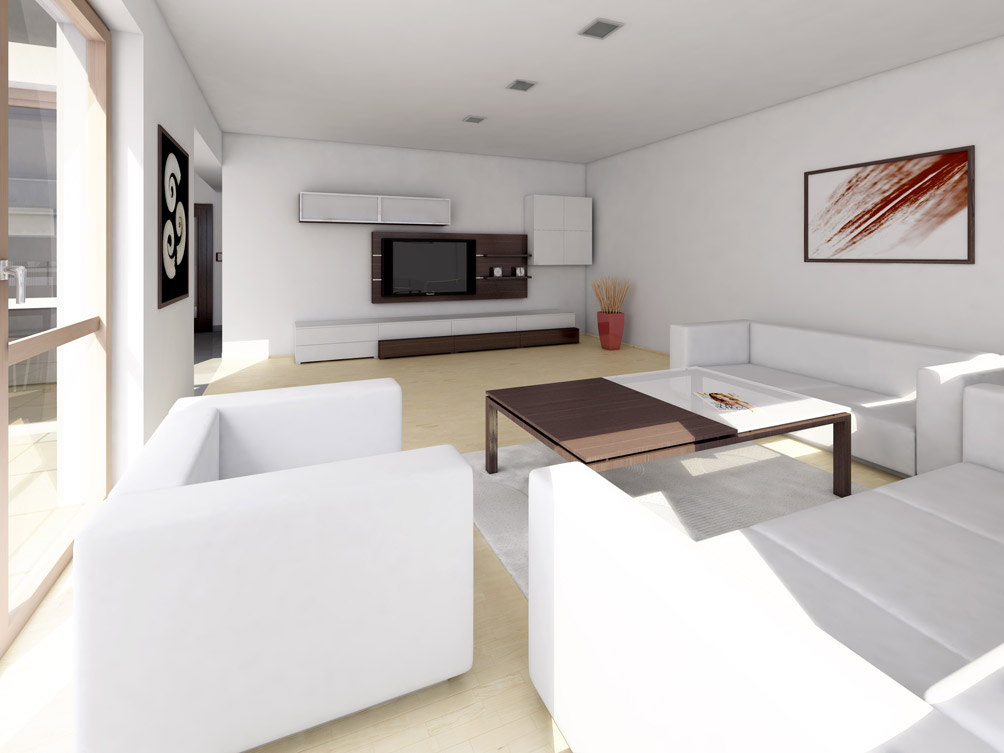

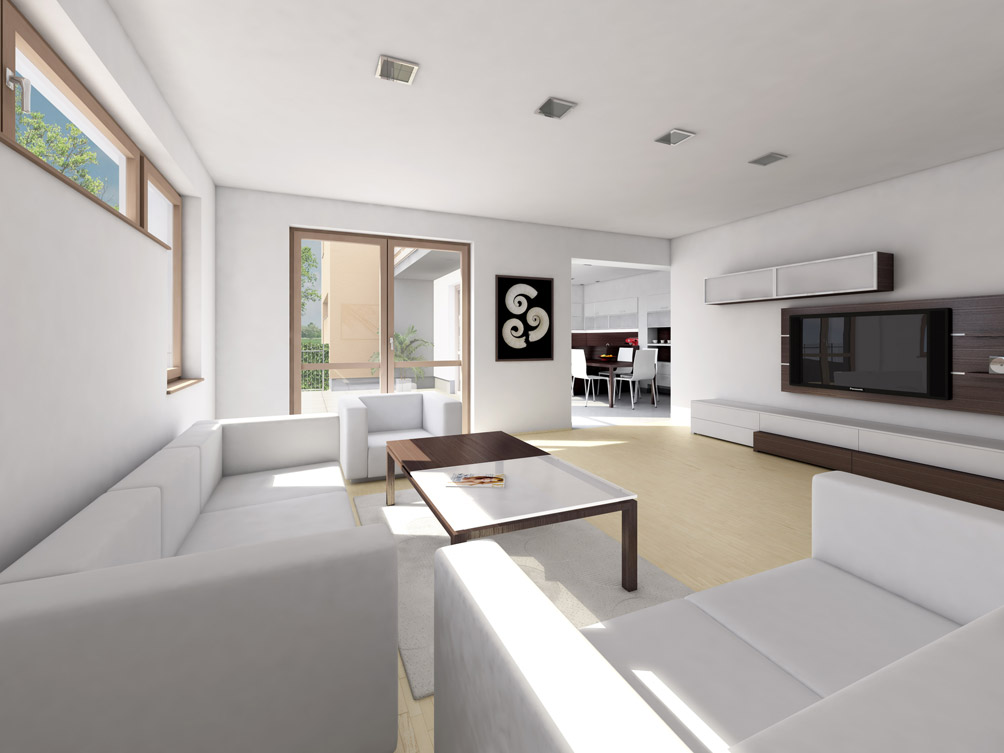

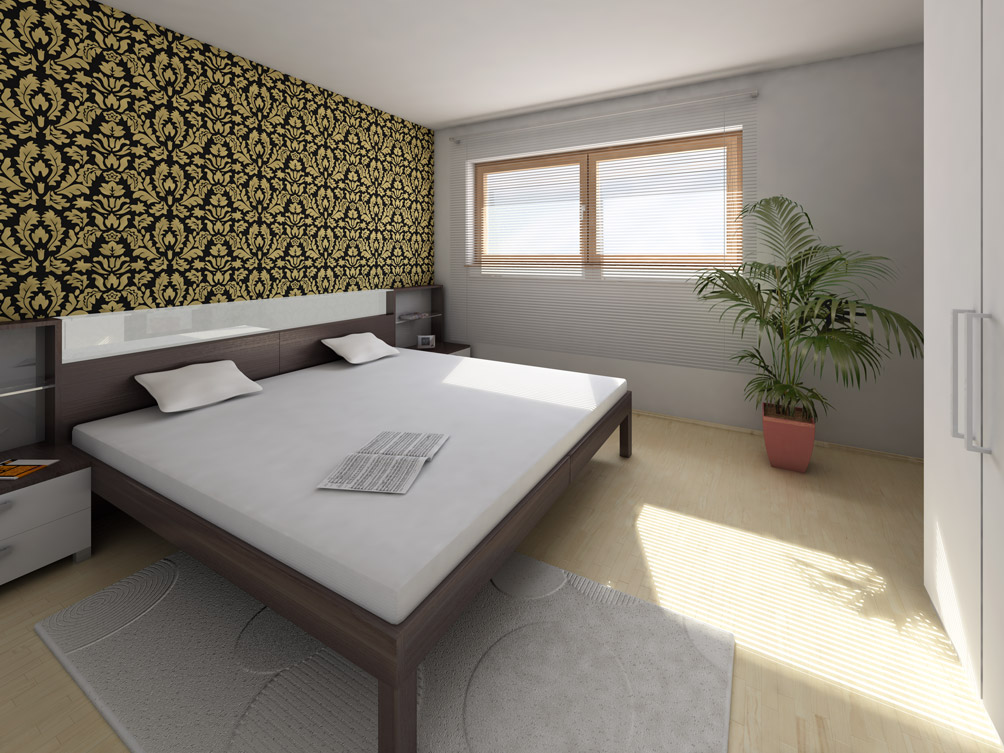

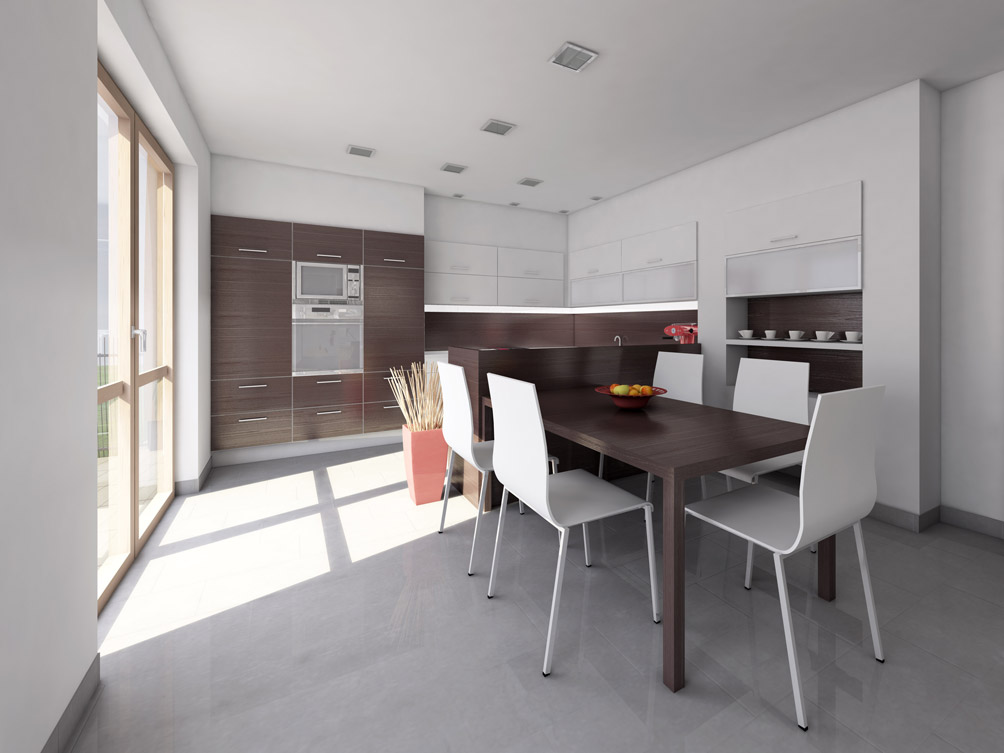

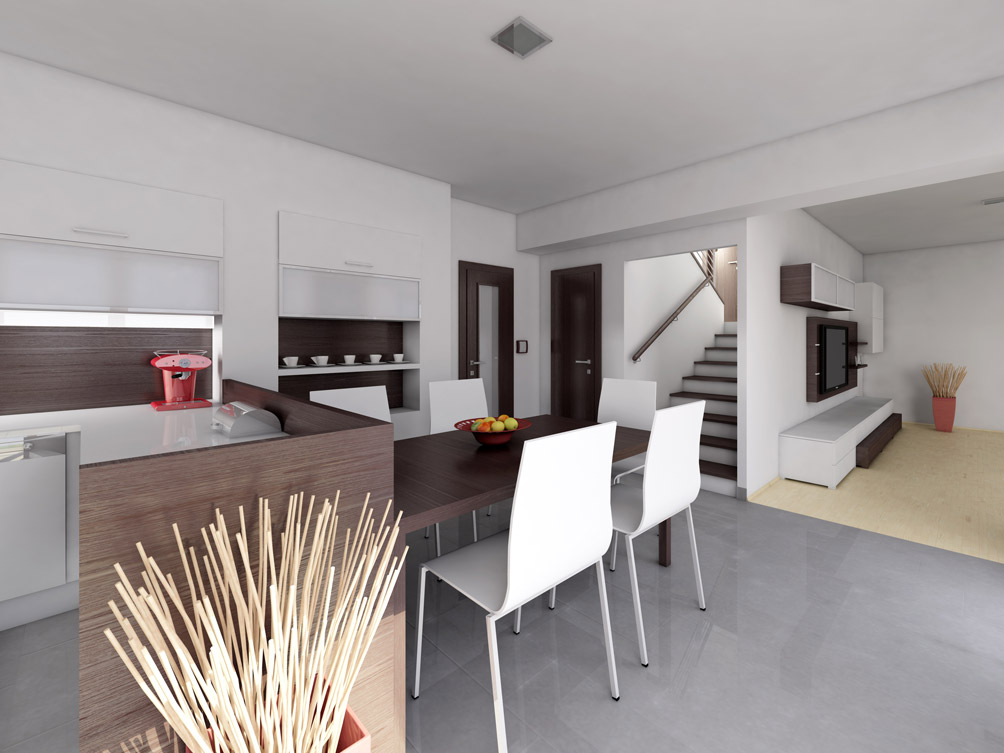

Galerie - vizualizace - interiér
Základní technické řešení domu
- základové konstrukce - základové pásy z prostého betonu
- nosné zdivo – obvodové zdivo navrženo z keramických tvárnic POROTHERM s kontaktním zateplovacím systémem, stěny mezi domy jsou dvojité vzájemně oddilatované akustickou izolací
- příčky – porobetonové příčkovky YTONG
- stropní konstrukce – stropní konstrukce nad 1. NP a 2.NP tvořeny předpjatými betonovými panely
- schodiště – nosná část schodiště betonový prefabrikovaný dílec s dřevěným obkladem stupnice a podstupnice
- vzduchotechnika - nucené odtahové větrání koupelny a záchodu, příprava pro připojení digestoře v kuchyni
- klimatizace – příprava pro umístění klimatizační jednotky
- okna – dřevěná EURO okna, zasklená izolačním dvojsklem
- dveře vnější – vstupní dveře jsou dřevěné z EURO profilů zasklené izolačním dvojsklem s bezpečnostním zámkem
- dveře vnitřní – dřevěné, hladké, plné, dýhované do obložkových dýhovaných zárubní
- střešní konstrukce – jednoplášťová střecha s vrchní vrstvou z modifikovaných asfaltových pásů
- klempířské výrobky – oplechování, okapy, svody a parapety z titanzinku
- vnitřní omítky – vápenná štuková omítka, popř. přetmelení sádrokartonů + 2x malba
- vnější omítky – vnější silikonová omítka probarvená ve hmotě
- úprava stropů – v obou patrech budou provedeny podhledy ze sádrokartonu
- podlahy – dřevěné třívrstvé dílce lepené k podkladu, slinutá keramická dlažba
- sanitární technika – navržená sanita od firmy LAUFEN, baterie HANSGROHE
- elektroinstalace – nachystány vývody světel a elektrospotřebičů dle projektu interieru, příprava pro venkovní osvětlení
- připojení na inženýrské sítě – připojení na vodovod, splaškovou a dešťovou kanalizaci, elektrická přípojka NN, přípojka plynu, telefonní přípojka, jímka na dešťovou vodu
- vytápění domu – plynový kondenzační kotel VIESSMANN se zabudovaným zásobníkem TUV a regulací, deskové radiátory a podokenní konvektory u francouzských oken
Vnější úpravy
- zpevněné venkovní plochy – příjezd ke garáži, chodník ke vstupu a terasa z betonové zámkové dlažby do štěrkopískového lože
- sadové úpravy – rozprostření ornice na pozemku
